一.背景與問題分析
制氧機是制取氧氣的一類機器,它的原理是利用空氣分離技術。首先將空氣以高密度壓縮再利用空氣中各成分的冷凝點的不同使之在一定的溫度下進行氣液分離,然后進行精餾將其分離成氧和氮。在一般情況下由于它多用于生產氧氣所以人們習慣稱它為制氧機。由于氧和氮用途很廣,因此制氧機在國民經濟中也得到廣泛的應用。特別是在冶金、化工、石油、國防等工業用得最多。

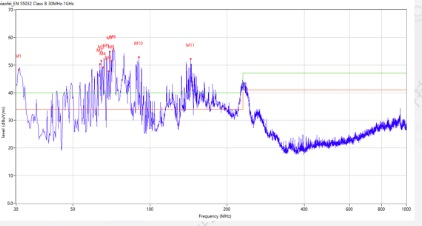

二.整改前

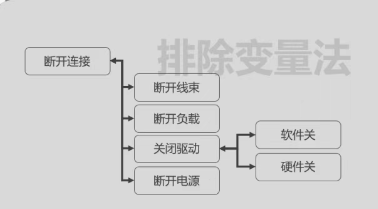

三. 整改措施
1. 根據產品功能分析產品本身可能存在的EMI問題,比如主角是一臺物理制氧機采用分子篩,使用壓縮機把空氣分離。其產品分為壓縮機,控制部分,檢測部分。其中壓縮機可以列為一項噪聲源,電源也是潛在噪聲源。我們分析的原則就是尋找dv/dt和di/dt這種變化較大的電路,從功能入手,分析其實現功能的可能方案。從而在沒有接機器之前做一個前期評估。
2. 根據一些既往整改的噪聲模塊來分析可能會存在的問題,如屏幕時鐘、直流馬達、電機驅動等等。
3.定位問題是顯示板與電源驅動板之間的控制數據線數據傳輸導致超標,主要表現為50MHz-200MHz頻段有連續尖峰出現。在控制板數據線靠近連接器增加了納米晶共模電感20uH之后滿足測試余量。

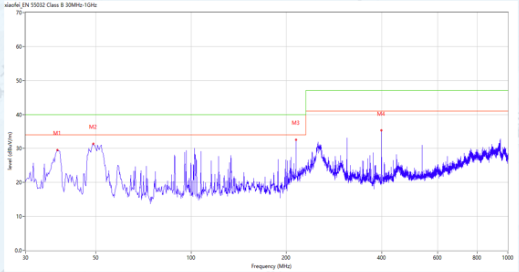

四.整改后
五:總結與建議
1. 分模塊驗證
2. 單模塊驗證
3. 功能驗證
