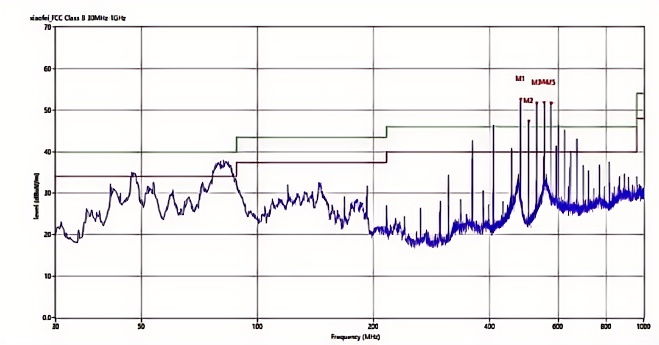

通過測試數據可以發現，超標頻點：480MHz，504MHz，528MHz，頻點間隔24MHz，很明顯噪聲源頭是驅動攝像頭的時鐘信號。

通過前面的分析，可以知道噪聲源頭是攝像頭主時鐘24MHz，攝像頭與主板的連接是通過普通的FPC排線，而在該時鐘信號線上，串聯有22Ω的電阻。接下來可以先按整改三板斧進行處理：屏蔽、接地和濾波。

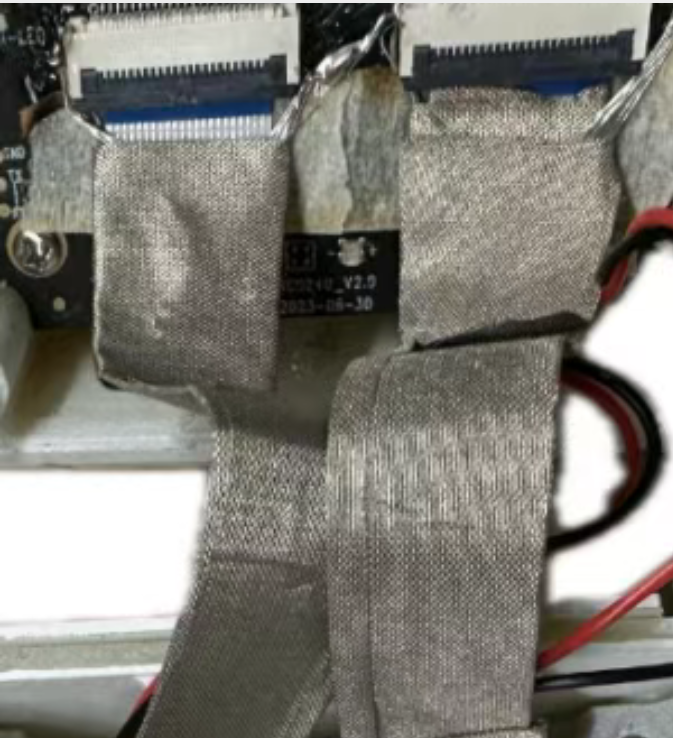

1.FPC線作為主要的信號傳輸路徑，也是主要的輻射路徑，我們優先進行FPC線的屏蔽接地處理。

2. 屏蔽接地后，216MHz頻點（24MHz的9次倍頻）變高了，而且480MHz頻點還超標，進行下一步濾波處理，將主時鐘MCLK上的22Ω電阻換為磁珠，或者增加小電容做RC濾波處理。

3.發現濾波后480MHz頻點還是偏高，但主要輻射路徑已經做了屏蔽和濾波處理，那么是否存在其他模塊工作頻率在480MHz？

通過頻譜儀探測，發現480MHz頻點主要還是在排線接口以及主控芯片位置，其他模塊并沒有發現。考慮到輻射一般以線束輻射為主，于是考慮將除了攝像頭排線外的其他線束逐個拔掉排查。

最終發現，把WIFI天線拔掉后，480MHz頻點明顯下降，而實際WIFI上面并沒有480MHz的頻率，那么可能是WIFI天線耦合到480MHz頻點了。觀察發現，初始狀態WIFI天線靠主控IC太近了，將WIFI天線向遠離主控芯片方向撥后，數據有了明顯的改善。

4.針對時鐘輻射超標問題的整改已經完成，考慮到一般時鐘濾波常用RC，于是進一步驗證在主時鐘上加47pF電容做濾波。

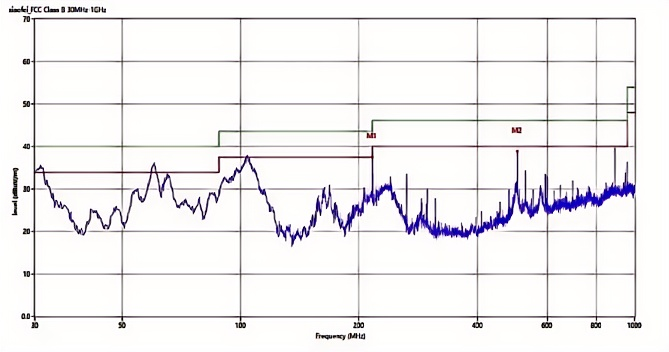

四．整改后

五：總結與建議

針對攝像頭的時鐘輻射問題，一般優先考慮信號傳輸路徑的輻射問題，常見的整改手段是，優化信號線的屏蔽性能，再考慮對信號做濾波處理。在本案例中，還出現了WIFI天線因為緊挨著主控芯片導致輻射過高的問題，這提醒我們，在實際設計中，線束都應該盡可能遠離高速信號處理模塊以及強輻射源，以免出現噪聲耦合導致輻射過不了的情況。
