“一款電子產品，在功能上完全達標，為什么卻無法順利上市?”

答案往往藏在你看不見的“電磁環境”中。EMC(Electro Magnetic Compatibility)測試，即電磁兼容性測試，是電子產品進入市場前必須跨越的“隱形門檻”。它不僅關系到產品本身是否能“自處安穩”，更決定它是否會對外界環境“造成干擾”。本文將從原理認知 → 測試分類 → 主要流程 → 標準法規 → 行業應用 → 常見問題 → 未來趨勢七個維度，全景解構EMC測試的全流程與現實意義。

一、什么是EMC測試?為什么重要?

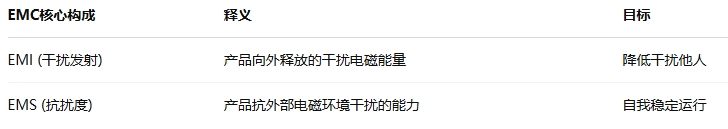

EMC即“電磁兼容”，指的是電子產品既不對外界產生過度電磁干擾(EMI)，又能承受一定程度的外界干擾(EMS)，兩者缺一不可。

合格的EMC產品，必須做到“既不吵別人，也不怕吵”。如果EMC不過關，產品可能會：

被市場強制退回;

影響用戶使用體驗(死機、斷連);

被競爭對手投訴，甚至面臨法律責任。

二、EMC測試分類詳解

EMC測試主要包括以下幾大類：

1. 輻射發射測試(Radiated Emission)

測量設備在運行中向周圍空間發出的電磁波

頻率范圍：30 MHz – 1 GHz(甚至更高)

目的：控制對無線設備、廣播系統等的影響

2. 傳導發射測試(Conducted Emission)

測量設備通過電源線或信號線傳導出的電磁干擾

頻率范圍：150 kHz – 30 MHz

常見于工業電源、路由器、變頻器等

3. 靜電放電抗擾度(ESD)

模擬手指、衣物、金屬工具帶電接觸產品

常規測試電壓：2kV 至 15kV

目標：避免“人一摸就死機”

4. 電快速瞬變脈沖群(EFT)

檢驗設備對突發脈沖電壓的抵抗力

如電網跳變、繼電器切換瞬間干擾

5. 雷擊浪涌(Surge)

高電壓大能量，模擬雷電、感應浪涌沖擊

常出現在工業設備、室外通信設備測試中

6. 工頻磁場、射頻電磁場抗擾度等

測量設備在特定電磁場中是否會誤動作或失效

三、EMC測試流程步驟

第一步：評估與方案制定

明確產品類型、工作頻段、電源接口形式

對照目標市場的法規(如CE、FCC、CCC)

第二步：搭建測試樣機

要求樣機功能齊全、接線完整

有時需開屏蔽蓋以暴露干擾源

第三步：開展預檢測

在公司或小型實驗室進行預檢測，排查主干擾源

調整PCB布局、加濾波器、加強接地設計等優化措施

第四步：送檢第三方實驗室

完整測試 EMI + EMS

記錄原始數據并生成檢測報告

第五步：整改與復測(如不合格)

查找干擾根源，重新打樣，再次送檢

重復此過程直到所有測試通過

四、EMC測試標準與法規(國際/國內)

 不同國家對EMC的測試項與限值不完全一致，必須按出口目的國分別準備測試與認證。

五、EMC測試在不同行業的應用案例

? 消費電子(如智能手表、藍牙耳機)

要求極低輻射，避免干擾WiFi、藍牙、GPS信號

常用設計：屏蔽層、電源濾波、陶瓷電容

? 工業控制(如PLC、電機驅動器)

高頻干擾多，容易“互擾”

EMC測試尤其側重EFT和浪涌抗擾度

? 醫療電子(如監護儀、輸液泵)

對EMC標準最為嚴格，不能影響生命支持類設備穩定運行

常依據IEC 60601標準執行測試

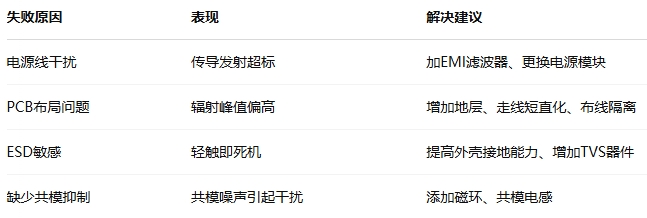

六、常見不通過原因與解決方案

七、趨勢展望：智能產品下的EMC挑戰

5G/毫米波設備：頻段上移，輻射控制難度大增

多模態互聯：設備集成Wi-Fi/藍牙/NFC等通信，干擾源復雜疊加

輕量化設計：小體積、高功率，EMC設計空間受限

綠色標準：越來越多國家對EMC設備能耗與環境兼容提出新要求

解決路徑：

提前介入 EMC 設計階段，做“EMC工程化設計”;

使用仿真工具(如CST、Ansys HFSS)預估干擾路徑;

與專業EMC團隊合作，避免反復打樣與整改。

EMC測試，看似“技術性很強”，其實本質是在為產品的長期安全性、穩定性和全球通行能力保駕護航。企業越早理解其全貌，越能降低后期整改成本、壓縮上市周期。一款能經得起電磁環境挑戰的產品，才是真正能在復雜市場中脫穎而出的可靠之作。
