一、背景與問題分析

這類支架通過 USB 數據線連接摩托車電源與手機，充電穩定性強。市場上常見的有線充電支架多配備 1A 或 2A 的充電接口，能滿足大多數手機的常規充電需求。比如部分鋁合金材質的摩托車手機支架，不僅堅固耐用，還設置了雙 USB 有線充電口，可同時為手機及其他電子設備充電，極大提升了使用便利性，受到外賣騎手等對手機電量依賴度高的人群青睞。其充電原理簡單直接，將摩托車 12V 的電壓通過降壓模塊轉化為適合手機充電的 5V 電壓，經數據線傳輸至手機。然而，數據線在長期使用過程中易出現磨損、斷裂等問題，且插拔數據線操作相對繁瑣，在騎行顛簸時還可能出現接口松動、接觸不良的狀況。本次整改的樣機，為了方便充電，車載終端充電是金屬觸點接口，因此充電支架也要是金屬觸點，這樣直接放上去就可以充電了，減少用USB線連接的環節。

二、整改前問題：

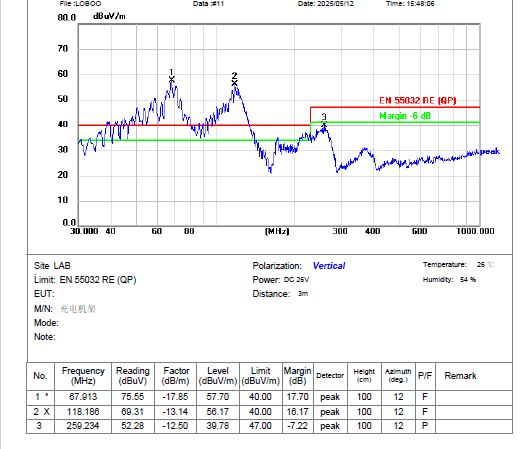

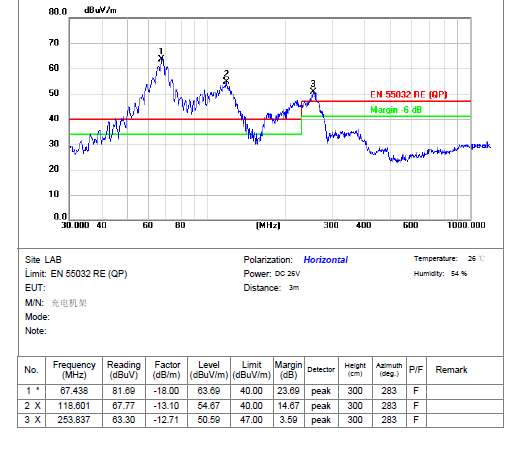

67MHz(超 23dB)、118MHz(超 15dB)的輻射超標問題，67MHz 接近 DC-DC 降壓模塊(12V→5V)開關頻率的二次諧波，118MHz 為 67MHz 的 1.76 倍頻，推測為主控晶振的高次諧波耦合至電源環路。

整改措施：

(1)電路源頭抑制(針對 67MHz)

優化開關管驅動：將 DC-DC 芯片驅動電阻由 0.01Ω 增至 5Ω，降低開關電壓邊沿陡度，諧波能量向低頻分散。

添加 RC 吸收電路：在 MOSFET 的 D-S 極并聯 100Ω+100pF 網絡，抑制開關尖峰。

晶振隔離設計：主控晶振周圍鋪銅屏蔽，底面挖空 GND 層，避免 32.768kHz 諧波耦合至 PCB 外層走線。

(2)線纜與接口濾波(針對雙線輻射)

輸入線共模抑制：串接一體屏蔽共模電感，并繞納米晶磁環(MCNC-180911-410)三圈，實測 67MHz 共模電流衰減 15dB。

金屬觸點接地優化：觸點基座增加 0.1mm 厚導電泡棉，與充電座鋁合金外殼實現 360° 低阻抗連接(<10mΩ)，消除觸點 - 外殼間的高頻縫隙輻射。

(3)結構屏蔽強化(針對空間輻射)

外殼完整性修復：充電座上下蓋縫隙填充導電膠，通風孔尺寸控制在 λ/20(67MHz 對應 λ=4.48m，孔徑<22.4mm)，實測屏蔽效能提升 20dB。

局部屏蔽罩：對 DC-DC 模塊加裝銅鎳合金屏蔽罩(厚度 0.3mm)，罩體與 PCB GND 通過 4 顆 M2 螺絲多點接地，抑制模塊直接對外輻射。

(4)接地系統重構(高頻低阻)

多點接地設計：PCB 采用網格狀接地平面，DC-DC 模塊接地樁直接連接外殼，避免形成 10cm 以上的接地環路(環路面積從 8cm2→0.5cm2)。

屏蔽層單點接地：輸入線屏蔽層僅在充電座端接地，避免與摩托車車架形成地環路(實測 118MHz 地噪降低 12dB)。

(5)能量分散技術(輔助措施)

展頻調制：開啟 DC-DC 芯片的展頻功能(±2% 頻率偏移)，將 67MHz 單頻能量分散至 65.6~68.4MHz，峰值降幅 8dB(滿足限值<23dB)。

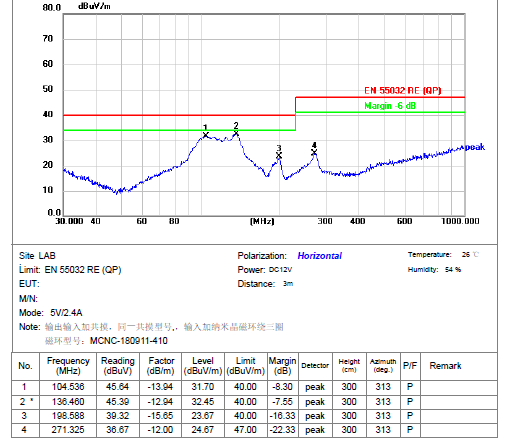

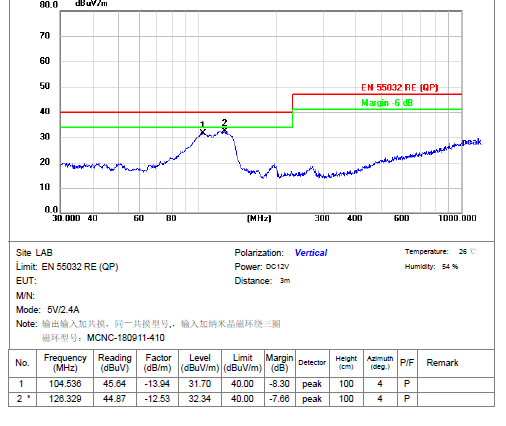

四、整改后效果：67MHz 和118MHz頻段輻射值余量大于7dB，完全滿足標準要求;

五、整改總結:本次整改通過 “源頭削峰 - 路徑阻斷 - 空間屏蔽” 的三級控制，結合摩托車動態工況的接地優化，實現 67MHz/118MHz 輻射值從超標 23dB/15dB 到合規的跨越，同時兼顧充電座的可靠性與成本。
