醫療電子設備在做EMC測試時,為什么總是“第一次必不過、整改一大輪”?醫療電子EMC整改到底改什么、從哪里下手、怎樣既通過測試又兼顧成本?
一、醫療電子為什么格外看重EMC?
先問一個根本問題:
醫療電子設備的EMC不過,會帶來什么后果?
風險不是“噪聲大一點”這么簡單,而是可能直接影響診斷和治療結果:
監護儀波形跳變、數據錯誤
輸注設備誤報警或停機
控制系統死機重啟
醫療場景中設備密度高:監護、輸注、呼吸機、影像、無線終端集中在有限空間,互相干擾的機會大大增加。
醫療類產品通常要滿足基于 IEC 60601-1-2 等標準體系的EMC要求,限值更嚴、工況更復雜。
因此,醫療電子EMC整改不是為了“報告好看”,而是為了設備在 真實醫院環境下 依舊能穩穩工作。

二、EMC沒過,常見會“掛”在哪些項目上?

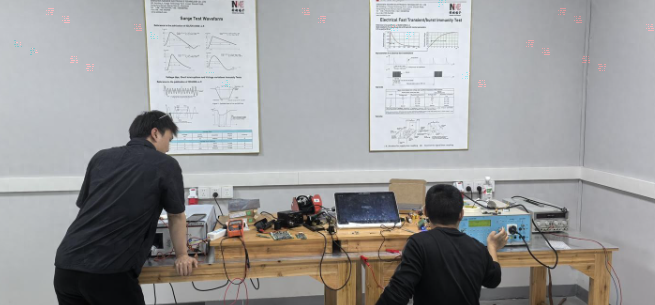

在開始醫療電子EMC整改之前,通常已經做過一輪或幾輪測試。問題大多集中在兩大類:
1. 電磁發射(EMI)超標
看的是設備對外“吵不吵”:
傳導發射:通過電源線、信號線把干擾送進電網或其他設備
輻射發射:通過空間輻射電磁能量
典型表現:
某些頻段傳導發射超限
十幾MHz到幾百MHz的輻射曲線上有明顯“尖峰”超標
2. 電磁抗擾度(EMS)不過關
看的是設備“抗打擊能力”:
靜電放電(ESD)
電快速瞬變脈沖群(EFT)
浪涌(Surge)
射頻場輻射抗擾度(RS)
傳導騷擾抗擾度(CS)
電壓跌落、短時中斷等
典型現象包括:
屏幕花屏、黑屏、卡死
按鍵失靈、死機重啟
通信中斷,數據亂跳
報警燈亂閃、蜂鳴器莫名響
醫療電子EMC整改,就是圍繞這些“具體掛點”,一步步找到根源并解決。
三、醫療電子EMC整改的總體思路
很多團隊一遇到EMC不過,第一反應是:
“加磁環、貼銅箔、加濾波器。”
這些方法有用,但如果不搞清 干擾從哪里來、走哪條路、干到哪一塊,往往就是:
堆了一堆料,成績仍然不好看。
更穩妥的整改思路可以歸納為四步:
鎖定問題:
是發射還是抗擾度?
哪個項目?
具體頻段、具體等級?
分析路徑:
干擾源在哪:開關電源、MCU、時鐘、驅動還是外部設備?
通過什么耦合路徑傳到敏感電路或外部:傳導、輻射、共模、差模?
選定落腳點:
從“源頭—路徑—受體”三點中選擇性價比最高的整改位置
優先改設計和架構,其次再加濾波、屏蔽等“補救手段”
驗證與迭代:
小范圍修改,先做預驗證
有把握后再進行正式復測
過程中同步更新BOM、圖紙和工藝文件
四、按問題分類:發射超標的整改方法
1. 開關電源、DC/DC 模塊噪聲
醫療電子設備中,開關電源幾乎是EMI“大戶”:
開關管的高di/dt、高dv/dt
布線不當造成大面積回路
DC/DC模塊輸出側紋波大
整改思路:
在輸入端增加合適的共模/差模濾波器
縮小高頻電流回路面積,功率器件與濾波器件布局靠近
關鍵開關節點走線短、粗、靠近地平面
高頻側和低頻側合理分區,減少互相耦合
2. 線纜變“天線”:輻射超標
系統中會有電源線、信號線、探頭線、通訊線等,一旦共模噪聲上去,線纜就變成有效“天線”。
改善辦法:
盡量讓信號線與其回流路徑靠近,形成小環路
對易輻射的線纜加共模扼流圈或磁環
使用屏蔽線纜,并確保屏蔽層正確接地(通常一端或規定端接地)
在接插件處優化端接方式,避免“懸空屏蔽層”
3. 機殼與屏蔽設計不到位
醫療電子產品很多有金屬外殼或部分金屬骨架,如果屏蔽不連續、接地不良,容易形成“縫隙天線”。
可以關注:
機殼各部分之間是否通過導電墊、彈片等建立良好電連接
通風孔、縫隙的位置、尺寸是否合理
屏蔽罩與PCB地的連接是否可靠
總的理念是:
通過合理的布局和接地,讓高頻電流“走該走的路”,不要在外殼和線纜上亂竄。
五、按問題分類:抗擾度不過的整改方法
1. 靜電放電(ESD)問題
典型問題: 人手一碰,界面亂了、設備重啟、誤報警。
結構和電路層整改:
外殼接觸區域使用絕緣材料或增加放電路徑,引導靜電優先在殼體“泄放”,而不是進電路
按鍵、USB口、探頭接口等處加TVS管或專用ESD保護器件
敏感線路前加RC濾波,關鍵信號引腳適當增加串聯電阻
軟件上設置ESD干擾下的自恢復策略,如異常復位、參數重載等
2. EFT、電快速瞬變問題
這類干擾主要通過電源線、IO線耦合,表現為系統瞬間紊亂、死機。
整改建議:
電源入口增加共模/差模濾波器,適配醫療等級要求
對進入數字板、控制板的線纜,在入口處做分區濾波
對電機、繼電器等感性負載增加吸收回路(RC吸收、TVS等)
關鍵芯片旁加強去耦電容布設,降低電源瞬變影響
3. 浪涌(Surge)問題
對接市電或外部長線的醫療電子設備,浪涌不過關會直接影響安全和可靠性。
一般做法:
在電源入口使用壓敏電阻、氣體放電管、浪涌保護器等組合,滿足等級要求
合理布置L、N、PE,保證浪涌能沿預期路徑泄放
高壓側與低壓側保持足夠的爬電距離和電氣間隙
4. 射頻場/傳導騷擾(RS/CS)問題
射頻照射時,設備“跟著一起抖”,數據偏移、顯示異常。
整改思路:
對敏感模擬信號采用屏蔽走線或屏蔽線纜,輸入端加低通濾波
模擬/數字/電源地分區布局,減少耦合面積
高速信號保持差分平衡,減小共模輻射和抗擾風險
關鍵接口處加共模電感或濾波模塊,提高抗擾度
六、從系統到細節:醫療電子EMC整改檢查清單
1. 系統層
設備整體接地策略是否明確:保護地、功能地、屏蔽地的關系
高頻噪聲源(開關電源、MCU板、高速接口板)是否遠離敏感模擬板
內部線纜是否合理分區:強電與弱電、模擬與數字分開走線
機殼與內部屏蔽是否構成閉合“屏蔽腔體”
2. PCB層
是否有連續地平面,關鍵區域避免地切割
高頻回路(如開關節點、時鐘回路)環路是否足夠小
差分線是否成對、緊耦合、等長
模擬/數字電路的地是否清晰規劃,關鍵位置適當單點連接
去耦電容是否貼近芯片電源引腳
3. 接口與線纜層
電源入口模塊是否具備足夠的EMI/EMS能力
USB、網口、串口、CAN、RS-485 等接口是否有ESD保護和共模抑制
探頭線、傳感線是否用屏蔽線,并正確處理屏蔽層接地
外部線纜走向、固定方式是否有利于EMC性能,而不是隨意扎線
把這些點逐項過一遍,往往就能鎖定大部分整改切入點。
七、讓整改壓力變小:設計階段如何提前考慮EMC?
醫療電子EMC整改做多了,就會發現:
后期靠整改補救,成本高、節奏被動;前期在設計里考慮EMC,整體會輕松很多。
設計階段可以這樣做:
在方案評審時,就把“醫療電子EMC要求”和目標等級寫清楚,不做“模糊設計”;
物料選型時優先考慮帶EMC優化的電源模塊、接口模塊;
PCB布局布線階段,把“EMC布線規則”當作剛性約束,而不是可選項;
樣機階段引入“預兼容測試”:用小型ESD槍、近場探頭、簡易暗室等預先試驗,提前暴露問題;
在軟件設計上預留異常檢測與恢復機制,讓設備在遭受干擾后能自動恢復工作。
這樣做的結果是:
正式去實驗室測試時,醫療電子EMC整改次數明顯減少;
一旦需要整改,也有清晰的設計依據,而不是純靠試錯。
八、協同與文檔:讓每一次整改都變成資產
醫療電子EMC整改往往跨多個團隊:硬件、軟件、結構、測試、項目、供應鏈、第三方實驗室等。
為避免每個項目都重蹈覆轍,可以注意:
把每次EMC測試的失敗項目、頻段、癥狀、修改措施和結果整理成“整改案例庫”;
在新品立項或方案評審時,參考歷史項目中類似架構的EMC經驗;
與實驗室工程師保持技術溝通,而不僅是“送檢—拿報告”;
將成熟的整改措施沉淀為設計規范、PCB設計規范和BOM選型指南。
這樣,醫療電子EMC整改不再只是一個“最后一關的麻煩事”,而是推動企業設計水平提升的重要驅動力。
總結:看懂醫療電子EMC整改的關鍵點
可以簡單用幾句話來概括:
醫療電子EMC整改,核心在于 搞清問題、找到路徑、精準下手;
發射問題重在控制噪聲源、線纜和屏蔽體系;
抗擾度問題要在結構、電路和軟件三方面同時發力;
與其后期堆料補救,不如在設計階段就把EMC當成基本約束;
每一次整改經驗,都是下一代醫療電子產品的“隱形資產”。
當你再次面對“醫療電子EMC整改”時,不妨按文中的思路梳理一遍,相信會比單純“試著加磁環、貼銅箔”更有方向感,也更容易做到穩、準、可復制。
