在做新能源汽車、電池管理系統、光伏逆變器、充電樁等項目時，有沒有遇到過這樣的情況：

實驗室EMC一上電，傳導、輻射一片“紅”，浪涌、靜電、EFT動不動就死機、重啟?

明明原理沒問題，為什么“新能源電子EMC整改”總是拖慢項目進度、推高成本?

一、新能源電子+EMC：到底難在哪?

先搞清兩個概念：

新能源電子：主要指新能源汽車、光伏發電、風電、儲能、電源模塊、充電設施等相關的電力電子裝置和控制電子。典型代表有：OBC、DC/DC、車載充電機、BMS、驅動逆變器、光伏逆變器、儲能變流器、充電樁控制單元等。

EMC(電磁兼容)：一方面要求設備自身對外發射干擾不能超標(EMI)，另一方面要能承受來自電網、車載線束、空間電磁環境的各種干擾(EMS)。

新能源電子的EMC難度，比很多傳統電子設備要高得多，主要因為：

功率大、開關頻率高：

逆變器、DC/DC動輒幾千瓦、幾十千瓦，高dv/dt、高di/dt產生豐富的高頻諧波和共模干擾。

電壓等級高：

動力電池高壓系統、光伏直流側常在數百伏甚至更高，EMC問題性質量變。

線纜長、環境復雜：

車載線束、光伏字符串、電池簇之間的線纜很長，天然就是“優良天線”，容易發射也容易接收干擾。

應用場景苛刻：

車上：振動、溫度變化大，周圍還有各種無線通信。

光伏、儲能現場：雷擊浪涌、工礦環境、電網波動明顯。

所以，新能源電子EMC整改如果只靠“臨時加磁環、亂貼銅箔”，通常很難從根本上解決問題。

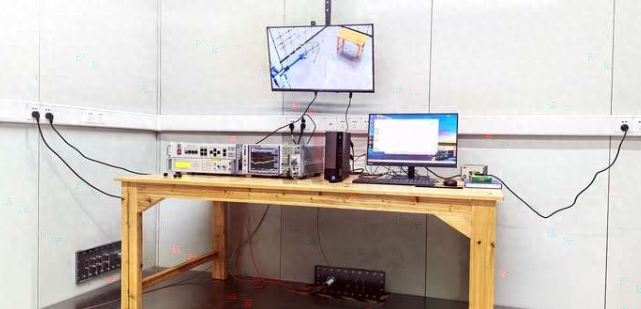

二、新能源電子常見EMC測試與“掛科”表現

1. 發射類(EMI)

傳導發射：

通過交流輸入線、直流母線、信號線把干擾送出去，在規定頻段內(如150kHz～30MHz)測量限值。

輻射發射：

設備和線纜通過空間輻射電磁干擾，在幾十MHz到幾百MHz甚至更高頻段測量強度。

典型現象：

某些頻點明顯超限，曲線像“鋸齒”一樣到處冒尖。

某些機型在開關頻率倍頻附近特別突出。

2. 抗擾度類(EMS)

靜電放電(ESD)

電快速瞬變脈沖群(EFT)

浪涌(Surge)

射頻輻射抗擾度(RS)

傳導騷擾抗擾度(CS)

電壓跌落、短時中斷

新能源電子中常見問題表現：

PCS、逆變器并網時，浪涌一打就保護、掉電。

車載OBC在EFT測試中頻繁重啟，充電中斷。

BMS在ESD/RS時電壓采樣跳變，SOC計算異常。

充電樁在RS測試下通訊中斷、觸摸屏失靈。

這些“癥狀”就是后續新能源電子EMC整改的切入點。

三、整改總體思路：先看路徑，再談手段

不管是哪一類新能源設備，EMC整改都離不開三個要點：

干擾源(Source)—耦合路徑(Path)—敏感受體(Victim)

先弄清 誰在“吵”、吵聲怎么傳、誰聽得難受;

再根據情況決定在源頭抑制、路徑阻斷還是在受體加固。

可以把整改過程拆成四步：

讀報告、看波形：

找到超標的頻段、相應的工況(滿載、輕載、切換瞬間等)。

結合電路和結構分析路徑：

比如：

高頻共模干擾沿著電源線+地線出去;

開關節點通過寄生電容耦合到外殼，再通過線纜輻射。

選定“性價比最高”的整改點：

優先改 布局布線、回路路徑

然后補充 濾波器、共模扼流圈、屏蔽、抑制器件

小步驗證+正式復測：

在樣機上做局部試驗(加臨時元件、改接地方式)

效果穩定后，再固化成正式硬件和工藝方案

四、針對發射超標的新能源電子EMC整改方法

1. 開關電源和逆變橋的“噪聲治理”

新能源設備中，IGBT/MOSFET 組成的逆變橋、DC/DC模塊通常是主要噪聲源。

整改思路：

合理選擇開關速度：

不是越快越好，適當減緩邊沿，配合吸收回路抑制尖峰。

優化環路面積：

高頻電流回路(如開關管→變壓器→回路電容)盡量緊湊布局，減小輻射。

增加合適的RC/RCD吸收網絡、緩沖電路：

減少過沖和振鈴，降低高頻能量。

對開關節點布線進行屏蔽和地平面處理：

走線短、粗、靠地，避免跨分割區、跨大縫隙。

2. 傳導發射整改：電源與直流母線

在交流輸入端增加 共模+差模EMI濾波器，根據功率段配置合理的電感、電容和Y電容。

直流母線端增加 X電容、共模扼流圈，抑制高頻成分傳回電源側或其他模塊。

合理規劃接地：PE線、機殼地、信號地之間關系清晰，避免雜亂多點接地引入新的共模干擾。

3. 輻射發射整改：線纜與機殼

線纜管理：

強電與弱電線束分開布線，避免平行長距離耦合;

對長線纜加裝適當?shù)墓材４怒h(huán)、扼流圈;

使用屏蔽線纜，屏蔽層在規定一端或兩端可靠接地。

機殼屏蔽：

金屬殼體之間用導電墊片或彈片確保電氣連續;

合理設計進線孔、通風孔的位置和尺寸，避免形成“縫隙天線”;

局部高干擾區域加屏蔽罩，并與地良好連接。

五、針對抗擾度不過的新能源電子EMC整改方法

1. 靜電放電(ESD)整改

新能源設備現場環境多變，人員接觸機會多，ESD問題非常常見。

思路：結構+電路雙管齊下

結構層面：

人員易接觸部位盡量使用絕緣面板或增加防護層;

金屬外殼與保護地可靠連接，為靜電提供安全放電路徑。

電路層面：

通訊接口、按鍵、USB、網口等處布置TVS管或?qū)Ｓ肊SD器件;

對進入MCU、FPGA的關鍵信號增加串聯電阻+RC濾波;

適當增加電源去耦，避免ESD能量通過電源線“打進”敏感芯片。

軟件層面：

設置看門狗、異常檢測與自動恢復機制，防止ESD引起的程序卡死。

2. EFT、浪涌整改

電網環境復雜，光伏、儲能、充電設施更是面對大量開關動作和雷電環境。

電源入口使用針對新能源應用的 EMI/EMS一體電源模塊或浪涌保護器件;

對接觸市電和長線的接口，加壓敏、電感、RC吸收等多級防護;

在直流側合理布置浪涌保護，尤其是光伏輸入端、儲能電池端;

關鍵控制板與功率板之間以光耦、CAN隔離芯片等方式做好隔離，減少能量耦合。

3. 射頻輻射/傳導騷擾整改(RS/CS)

在大量無線通信、車聯網、現場通信存在的情況下，RS/CS不過的情況也不少見。

對模擬傳感信號(如電流、電壓檢測、溫度采樣)采用屏蔽線纜和低通濾波;

數字信號盡量差分(如CAN、RS-485)，保持對稱，減小共模耦合;

控制板上的MCU、通信模塊周圍加強地平面完整性和去耦;

通信接口前增加共模電感和浪涌/ESD綜合防護器件。

六、結合典型應用場景看新能源電子EMC整改要點

1. 新能源汽車：OBC、DC/DC、BMS

OBC / DC/DC：

大功率、高頻開關，是E MI主來源。

合理設計LC濾波、共模扼流圈和Y電容網絡，兼顧EMC與安全泄漏電流要求。

機殼與車身接地、PE線管理要清晰，避免形成雜散回路。

BMS：

采樣線長、信號微弱，對ESD、RS、CS非常敏感。

重點是采樣線屏蔽、前端濾波、電源隔離，以及軟件濾波與故障處理邏輯。

2. 光伏逆變器/儲能變流器

光伏直流側線纜長，易引雷擊浪涌，需要專門的直流浪涌保護。

交流側并網，必須應對電網側的浪涌、跌落等問題。

機柜內部的模塊布局和接地體系決定了輻射和抗擾的基礎水平。

3. 充電樁及配套電子

充電槍線纜長，通訊線與電源線混走，容易互相耦合。

主控板要能承受強電側的浪涌與快速瞬變，同時保證人機界面、通訊模塊不受干擾。

接口、觸摸屏、防護外殼的ESD設計很關鍵。

七、把整改前移：設計階段如何減少后期痛苦?

如果每個項目都等到“送檢→大面積不過→新能源電子EMC整改”這條路，成本和時間都會被動。

更高效的做法是在設計階段就把EMC當作硬約束。

可以從幾方面入手：

方案和器件選型環節：

優先選用已通過相關EMC認證的電源模塊、通信模塊;

對于高壓大功率部分，選型時就考慮開關速度可調、帶軟開關等特性的方案。

PCB設計規范化：

建立適用于新能源的PCB布線規范：地平面、分區、差分線、關鍵回路等都有明確要求;

設計評審時，把EMC作為專項條目檢查，而不是附帶項。

結構與線束設計階段：

提前規劃線纜走向、屏蔽方式、接地點;

預留濾波器件和屏蔽結構的安裝空間。

樣機階段做預兼容測試：

使用簡單的ESD槍、近場探頭、傳導騷擾注入等手段先做自測;

在問題還“苗頭階段”就處理掉，而不是等到正式大電平實驗再被動整改。

八、讓每一次新能源電子EMC整改變成“經驗資產”

新能源電子項目多、周期緊，如果每次整改都“從零開始摸索”，勢必浪費大量時間。更好的方式是把經驗沉淀出來：

建立內部的 EMC問題與整改案例庫：記錄項目背景、測試結果、問題點、整改措施、最終效果。

把成熟做法固化成 設計指南、BOM選型清單、布線示例、結構參考設計。

與第三方實驗室保持長期合作關系，不僅看報告，更交流思路和趨勢。

這樣，新能源電子EMC整改不再只是一次次“救火”，而是推動企業技術能力進階的抓手。

小結：看懂新能源電子EMC整改的幾個關鍵點

用幾句話收個尾，方便記憶：

新能源電子功率大、電壓高、線纜長、場景復雜，EMC難度天然更高。

發射問題重在 控制噪聲源+優化回路+做好濾波和屏蔽;

抗擾度問題則需要 結構、電路、軟件多層配合;

設計階段就把EMC當成約束條件，遠比后期“大修大改”省時省錢;

每一次新能源電子EMC整改，都可以變成下一款產品的“隱形優勢”。
